Zetawert Druckverlustbeiwert

Umfasende Literatur der Zetawerte von verschiedene Rohrleitungskomponenten.


Menue
www.schweizer-fn.de


Zetawerte f├╝r Verzweigungen in Rohrleitungen

Formelzeichen

A = Rohrquerschnitt (m2)
V = Volumenstrom (m3/s)
w = Str├Âmungsgeschwindigkeit (m/s)
ζ = Zetawert (-)


Rohrvereinigung

Rohrvereinigung 30 Grad [1]

Die Diagramme sind g├╝ltig f├╝r folgende Querschnittsabmessungen:
A 1 + A 3 > A 2 und A 1 = A 2
Winkel der Zuleitung 30 Grad

Zetawert zwischen V 3 und V 2

Der Zetawert ζ 3,2 ist bezogen auf den Querschnitt A 2


Vereinigung 30 Grad

Zetawert zwischen V 1 und V 2

Der Zetawert ζ 1,2 ist bezogen auf den Querschnitt A 2


Vereinigung 30 Grad

nach oben

Rohrvereinigung 45 Grad [1]

Die Diagramme sind g├╝ltig f├╝r folgende Querschnittsabmessungen:
A 1 + A 3 > A 2 und A 1 = A 2
Winkel der Zuleitung 45 Grad

Zetawert zwischen V 3 und V 2

Der Zetawert ζ 3,2 ist bezogen auf den Querschnitt A 2


Vereinigung 45 Grad

Zetawert zwischen V 1 und V 2

Der Zetawert ζ 1,2 ist bezogen auf den Querschnitt A 2


Vereinigung 45 Grad

nach oben

Rohrvereinigung 60 Grad [1]

Die Diagramme sind g├╝ltig f├╝r folgende Querschnittsabmessungen:
A 1 + A 3 > A 2 und A 1 = A 2
Winkel der Zuleitung 60 Grad

Zetawert zwischen V 3 und V 2

Der Zetawert ζ 3,2 ist bezogen auf den Querschnitt A 2


Vereinigung 60 Grad

Zetawert zwischen V 1 und V 2

Der Zetawert ζ 1,2 ist bezogen auf den Querschnitt A 2


Vereinigung 60 Grad


nach oben

Rohrtrennung

Rohrtrennung bei verschiedenen Winkeln [1]

Die Diagramme sind g├╝ltig f├╝r folgende Querschnittsabmessungen:
A 1 + A 3 > A 2 und A 1 = A 2

Zetawert zwischen w 3 und w 2

Der Zetawert ζ 2,3 ist bezogen auf den Querschnitt A 2


Rohrtrennung
nach oben

Rohrtrennung bei verschiedenen Winkeln mit unterschiedlichem Durchgangsdurchmesser [1]

Die Diagramme sind g├╝ltig f├╝r folgende Querschnittsabmessungen:
A 3 + A 1 = A 2

Zetawert zwischen w 2 und w 3

Der Zetawert ζ 2,3 ist bezogen auf den Querschnitt A 2


Rohrtrennung
nach oben

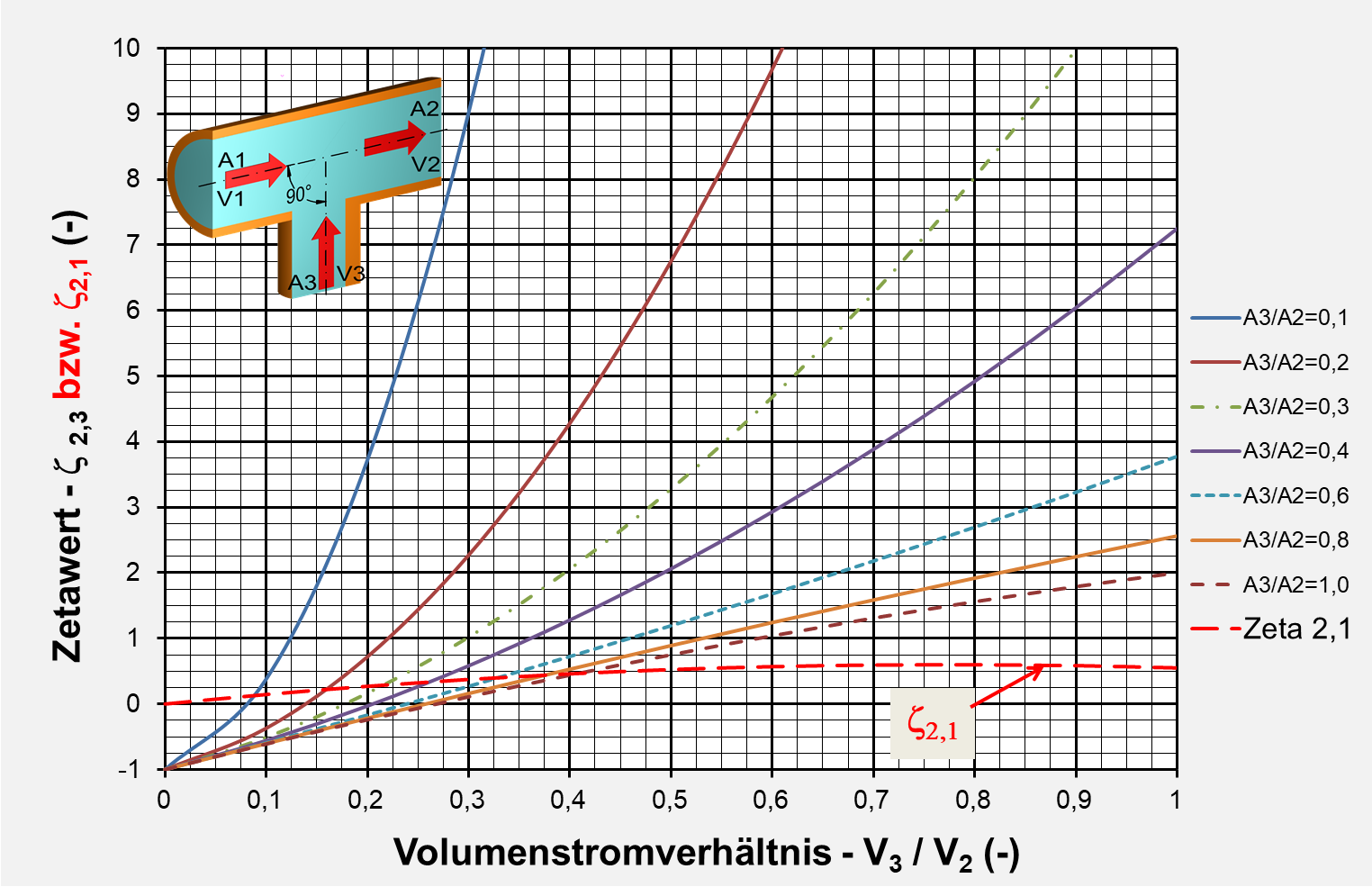

Rohrvereinigung 90 Grad - T-St├╝ck [1]

Das Diagramm ist g├╝ltig f├╝r folgende Querschnittsabmessungen:
A 1 + A 3 > A 2 und A 1 = A 2
Winkel der Zuleitung 90 Grad

Zetawert zwischen V 2 und V 3 bzw. V 2 und V 1

Der Zetawert ζ 2,3 und ζ 2,1 ist bezogen auf den Querschnitt A 2


T-St├╝ck
nach oben

Rohrtrennung 90 Grad - T-St├╝ck [1]

Das Diagramm ist g├╝ltig f├╝r folgende Querschnittsabmessungen:
A 3 + A 2 > A 1 und A 1 = A 2
Winkel der Ableitung 90 Grad

Zetawert zwischen V 2 und V 3 bzw. V 2 und V 1

Der Zetawert ζ 2,3 ist auf den Querschnitt A 3 bezogen und
der Zetawert ζ 2,1 ist auf den Querschnitt A 2 bezogen


T-St├╝ck
nach oben

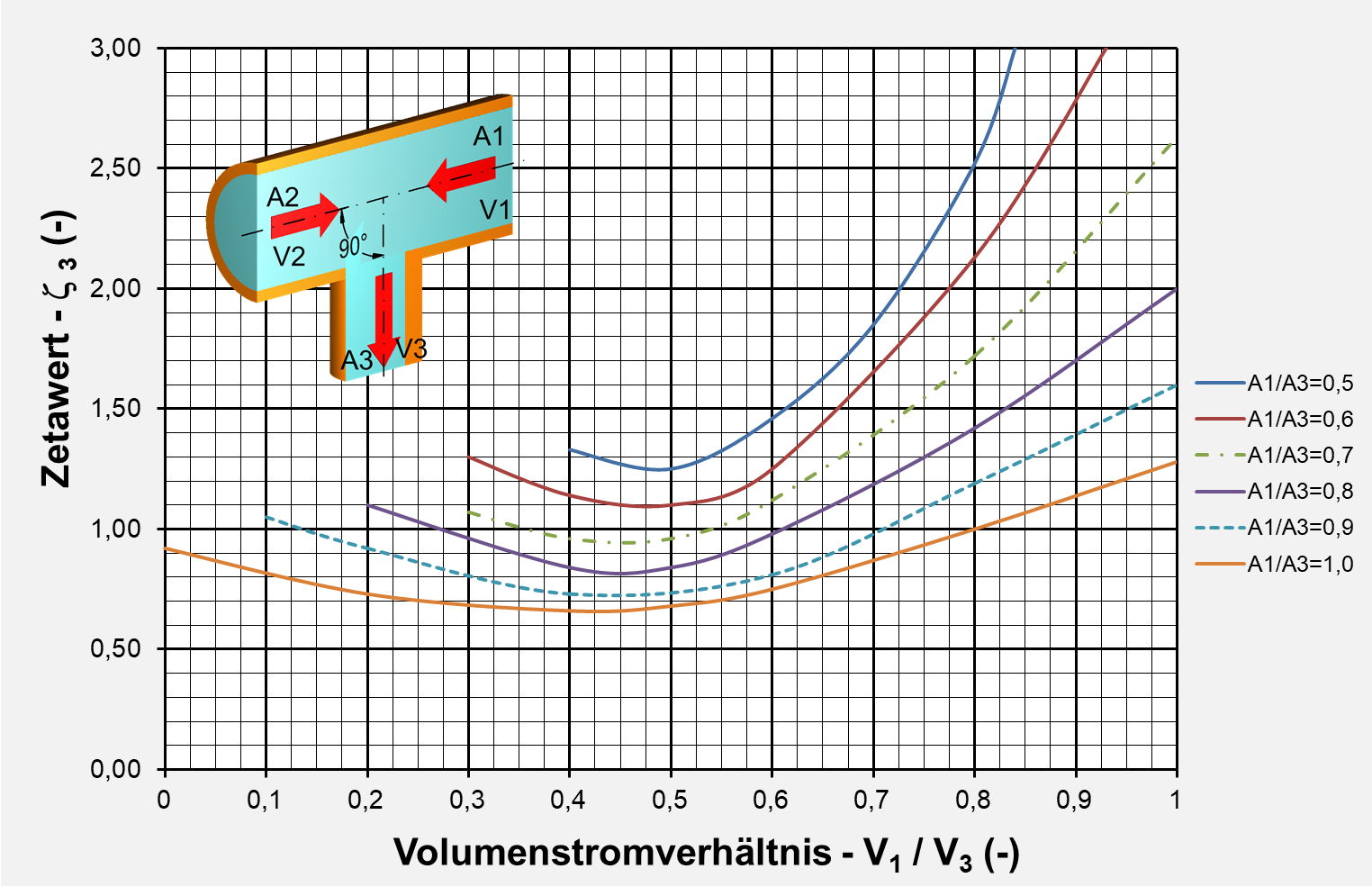

Rohrtrennung 90 Grad - T-St├╝ck - Gegenstrom [2]

Das Diagramm ist g├╝ltig f├╝r folgende Querschnittsabmessungen:
A 1 = A 2
Winkel der Ableitung 90 Grad

Der Zetawert ζ 3 ist auf den Querschnitt A 3 bezogen


T-St├╝ck Gegenstrom
nach oben

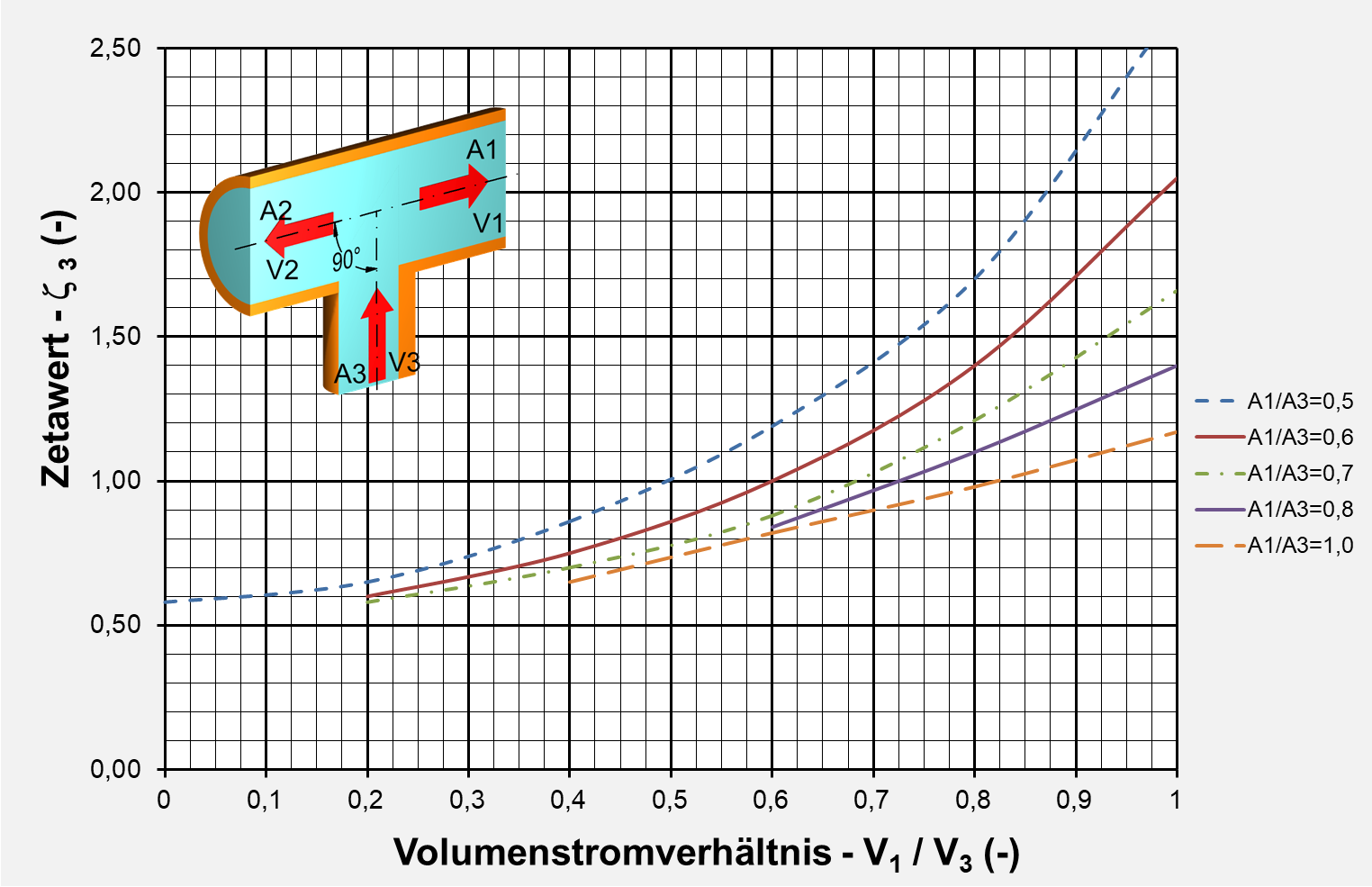

Rohrtrennung 90 Grad - T-St├╝ck - Trennstrom [2]

Das Diagramm ist g├╝ltig f├╝r folgende Querschnittsabmessungen:
A 1 = A 2
Winkel der Ableitung 90 Grad

Der Zetawert ζ 3 ist auf den Querschnitt A 3 bezogen


T-St├╝ck Trennstrom
